Transformer中的位置编码

简介

众所周知，Transformer 中的注意力机制并不区分各个 token 的顺序，是置换不变的，因此在需要明确 token 顺序的场景下，我们必须人为地在 token 中注入位置信息，这就是位置编码 (positional encoding / embedding) 的作用。一般认为，理想的位置编码应该尽可能满足下列性质：

1. 唯一性：每个位置都配备唯一的编码；
2. 相对性：两个位置编码之间存在只与相对位置有关、与绝对位置无关的关系式；
3. 外推性：模型能够直接泛化到比训练序列长度更长的情形下；
4. 远程衰减性：随着两个位置之间的距离变大，它们位置编码的相似度变小。

可学习位置编码

最直接的想法就是让模型自己学习位置编码。设 \(\{\mathbf x_i\}_{i=0}^{N-1}\) 表示 token 序列的 embedding，其中 \(\mathbf x_i\in\mathbb R^d\) 表示第 \(i\) 个位置的 \(d\) 维词嵌入向量。可学习位置编码首先用 nn.Embedding() 初始化 \(N\) 个 \(d\) 维向量 \(\{\mathbf p_i\}_{i=0}^{N-1}\)，然后与对应位置的 embedding 相加，送给 Transformer 训练： \[ \mathbf x_i\gets\mathbf x_i+\mathbf p_i \] 可学习位置编码原理简单，实现方便，但是缺点也很明显：一是位置编码是模型隐式地学习出来的，因此不能保证具有相对性和远程衰减性；二是位置编码的数量固定为训练时设置的数量，因此无法在测试时外推到更长的序列上。

在视觉领域，ViT 就是用的可学习位置编码。下图展示了预训练的 ViT 中可学习位置编码互相之间的 cosine 相似度：

可以看见，模型确实学习到了合理的位置编码——距离越近，编码相似度越高。另外，由于图像数据是 2D 的，上图还显现出了有趣的行结构与列结构，也证明了可学习位置编码的有效性。

Sinusoidal 位置编码

基本形式

Sinusoidal 位置编码依然是直接加在 embedding 序列上，但有着特别的设计： \[ \begin{align} p_{i, 2j} = \sin\left(\frac{i}{10000^{2j/d}}\right),\quad p_{i, 2j+1} = \cos\left(\frac{i}{10000^{2j/d}}\right) \end{align} \] 其中 \(p_{i,k}\) 表示 \(\mathbf p_i\) 的第 \(k\) 个分量。这个式子看起来有点抽象，我们不妨可视化一下：

图中共有 50 个位置编码，每个编码是 128 维的向量。第 \(i\) 行代表位置编码 \(\mathbf p_i\) 这个向量，第 \(k\) 列代表所有位置编码在第 \(k\) 维上的取值。可以看见，对于第 \(k=2j\) 或 \(k=2j+1\) 维，各位置编码在这一维度上连起来形成一条周期为 \(2\pi\cdot 10000^{2j/d}\) 的正弦/余弦曲线。例如：

• 当 \(j=0\) 时，曲线周期为 \(2\pi\)，即上图第一列形成一条周期为 \(2\pi\) 的正弦曲线；
• 当 \(j=d/2\) 时，曲线周期为 \(20000\pi\)，即上图最后一列形成周期为 \(20000\pi\) 的余弦曲线。不过此时周期太大，所以看不出变化。

可见，sinusoidal 位置编码的设计思路与二进制编码非常像——低位周期小频率高、高位周期大频率低，因此在某种程度上，sinusoidal 位置编码可以看作是二进制编码的连续化。

几个问题

针对 sinusoidal 位置编码的设计方式，还有几点疑惑有待回答：

1. 为什么既要用 \(\sin\)，又要用 \(\cos\)？
2. 为什么周期要设计为指数函数的形式？
3. 为什么指数函数的底数是 10000？

对于第一个问题，答案是这样设计使得 sinusoidal 位置编码具有相对性。具体而言，考虑位置偏移量 \(\delta\)，有： \[ \begin{bmatrix}p_{i+\delta,2j}\\p_{i+\delta,2j+1}\end{bmatrix}=\begin{bmatrix}\cos(\delta\omega_j)&\sin(\delta\omega_j)\\-\sin(\delta\omega_j)&\cos(\delta\omega_j)\end{bmatrix} \begin{bmatrix}p_{i,2j}\\p_{i,2j+1}\end{bmatrix} \] 其中 \(\omega_j=1/10000^{2j/d}\). 完整写出来就是： \[ \mathbf p_{i+\delta}=\begin{bmatrix} \cos(\delta\omega_0)&\sin(\delta\omega_0)&&&\\ -\sin(\delta\omega_0)&\cos(\delta\omega_0)&&&\\ &&\ddots\\ &&&\cos(\delta\omega_{d/2-1})&\sin(\delta\omega_{d/2-1})\\ &&&-\sin(\delta\omega_{d/2-1})&\cos(\delta\omega_{d/2-1})\\ \end{bmatrix}\mathbf p_i \] 可见 \(\mathbf p_{i+\delta}\) 可以由 \(\mathbf p_i\) 经过线性变换得到，且该变换只与相对位置 \(\delta\) 有关，与绝对位置 \(i\) 无关。更具体地说，这个线性变换是每两维一组的旋转变换。如果只用 \(\sin\) 或只用 \(\cos\)，就没有这样的相对关系了。当然，\(\sin\) 与 \(\cos\) 不必按奇偶位置交替放置，也可以前一半放 \(\sin\)，后一半放 \(\cos\).

对于第二个问题，个人倾向于认为这只是作者的经验性选择，没有什么特别的道理，也许线性形式或者多项式形式都是可行的。

对于第三个问题，根据我们前面的讨论，可以知道底数与最大周期有关——若底数为 \(B\)，则最大周期为 \(2B\pi\). 可以肯定的是，\(B\) 应该足够大以保证最大周期能够覆盖序列长度，否则可能出现两个位置有相同（或相近）的位置编码，违反唯一性。但是 \(B=10000\) 意味着最大周期为 \(20000\pi\approx62\text{k}\)​，显然远远大于当年（论文发表于 2017 年）实际需要的序列长度，为什么不选小一些的数呢？这个问题我还没有确切的答案。有人认为，位置编码与 token embedding 相加会干扰 token embedding 中的信息，而底数 10000 让位置编码的后半部分基本相同而变得无用，正好为 token embedding 留下了空间。

参考实现

在视觉生成领域，sinusoidal 位置编码被广泛应用于编码扩散模型的时间步，PyTorch 参考实现如下：

def sinusoidal_embedding(idx: Tensor, dim: int, base: float = 10000) -> Tensor:
    """idx (*) -> embed (*, dim)"""
    assert dim % 2 == 0
    half_dim = dim // 2
    freqs = torch.arange(half_dim, dtype=torch.float32) / half_dim
    freqs = torch.exp(-math.log(base) * freqs).to(device=idx.device)
    embed = idx.float()[..., None] * freqs
    embed = torch.cat([torch.cos(embed), torch.sin(embed)], dim=-1)
    return embed

Sinusoidal 位置编码也常被应用于编码图像坐标，此时可以将其扩展为 2D 形式。具体而言，我们将位置编码的维度拆成两半，前一半编码纵坐标（图像的高）、后一半编码横坐标（图像的宽）即可，参考实现如下：

def get_1d_sinusoidal_positional_embedding(seq_len: int, dim: int, base: float = 10000) -> Tensor:
    """return embed (seq_len, dim)"""
    idx = torch.arange(seq_len, dtype=torch.float32)
    embed = sinusoidal_embedding(idx, dim, base=base)
    return embed

def get_2d_sinusoidal_positional_embedding(height: int, width: int, dim: int, base: float = 10000) -> Tensor:
    """return embed (height, width, dim)"""
    assert dim % 4 == 0
    grid_h = torch.arange(height, dtype=torch.float32)
    grid_w = torch.arange(width, dtype=torch.float32)
    grid = torch.meshgrid(grid_h, grid_w, indexing="ij")
    embed_h = sinusoidal_embedding(grid[0], dim // 2, base=base)
    embed_w = sinusoidal_embedding(grid[1], dim // 2, base=base)
    embed = torch.cat([embed_h, embed_w], dim=-1)
    return embed

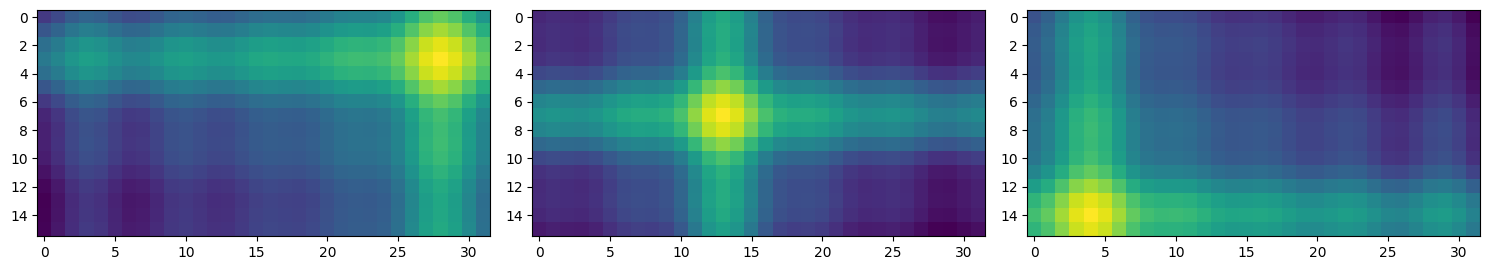

我们可以快速验证一下 2D sinusoidal 位置编码的相关性。下面的代码片段计算了一个高 16、宽 32 的图像的位置编码，随机选择了三个位置计算与其他所有位置的点积相似度，并作图可视化：

embed = get_2d_sinusoidal_positional_embedding(16, 32, 128).reshape(16, 32, -1)
fig, ax = plt.subplots(1, 3, figsize=(15, 3))
ax[0].imshow(torch.sum(embed[3:4, 28:29] * embed, dim=-1))
ax[1].imshow(torch.sum(embed[7:8, 13:14] * embed, dim=-1))
ax[2].imshow(torch.sum(embed[14:15, 4:5] * embed, dim=-1))
plt.tight_layout()
plt.show()

可以看见距离越近的位置编码相似度越高，这在一定程度上说明了 2D sinusoidal 位置编码的合理性。

RoPE 旋转位置编码

RoPE 是当前 LLM 的默认选择，以绝对位置编码的形式实现了相对性，由苏神在他的博客和论文 Roformer 中提出。

基本形式

上文介绍的可学习和 sinusoidal 位置编码都是直接加在 token embeddings 上送给 Transformer，并没有考虑这些 token 后续是如何交互的。而 RoPE 则显式地考虑了 token 在 attention 机制中的内积运算，得到了一个更为优雅的解。

首先考虑二维情形，对于 \(\mathbf x\in\mathbb R^2\) 及 \(m\in\mathbb R\)，定义 RoPE 操作为： \[ \text{RoPE}(\mathbf x,m)=\begin{bmatrix}\cos m\theta&-\sin m\theta\\\sin m\theta&\cos m\theta\end{bmatrix}\begin{bmatrix}x_0\\x_1\end{bmatrix}=\mathcal R_m\mathbf x \] 其中 \(\mathcal R_m\) 是一个旋转矩阵，将 \(\mathbf x\) 逆时针旋转 \(m\theta\) 的角度，其中 \(\theta\) 是一个超参数。在计算 attention 时，取位置 \(m,n\) 上的 \(\mathbf q,\mathbf k\)，分别实施 RoPE 操作，再做内积得： \[ \begin{align} \Big\langle\text{RoPE}(\mathbf q,m),\text{RoPE}(\mathbf k,n)\Big\rangle &=\mathbf q^T\mathcal R_m^T\mathcal R_n\mathbf k=\mathbf q^T\mathcal R_{n-m}\mathbf k \end{align} \] 基于旋转矩阵的良好性质 \(\mathcal R_m^T\mathcal R_n=\mathcal R_{n-m}\)，可以看见内积结果只与相对位置 \(n-m\) 有关，这体现出了 RoPE 的相对性。

对于 \(d\) 维情形（\(d\) 是偶数），与 sinusoidal 类似，只需将二维情形拼接起来即可： \[ \text{RoPE}(\mathbf x,m)=\begin{equation}\begin{bmatrix} \cos(m\theta_0) & -\sin(m\theta_0) &&\\ \sin(m\theta_0) & \cos(m\theta_0) &&\\ && \ddots &&\\ &&&\cos (m\theta_{d/2-1}) & -\sin (m\theta_{d/2-1}) \\ &&&\sin (m\theta_{d/2-1}) & \cos (m\theta_{d/2-1}) \\ \end{bmatrix} \begin{bmatrix}x_0 \\ x_1 \\ \vdots \\ x_{d-2} \\ x_{d-1}\end{bmatrix}\end{equation}=\mathcal R_m\mathbf x \] 其中 \(\theta_0,\ldots,\theta_{d/2-1}\) 是超参数，沿用 sinusoidal 位置编码的设计，可选取 \(\theta_j=10000^{-2j/d}\)​​.

不过由于旋转矩阵 \(\mathcal R_m\) 非常稀疏，所以实现时不会用矩阵乘法，而是改写为如下形式： \[ \text{RoPE}(\mathbf x,m)=\begin{bmatrix}x_0\\x_1\\\vdots\\x_{d-2}\\x_{d-1}\end{bmatrix}\odot\begin{bmatrix} \cos(m\theta_0)\\\cos(m\theta_0)\\\vdots\\\cos(m\theta_{d/2-1})\\\cos(m\theta_{d/2-1}) \end{bmatrix}+\begin{bmatrix}-x_1\\x_0\\\vdots\\-x_{d-1}\\x_{d-2}\end{bmatrix}\odot\begin{bmatrix} \sin(m\theta_0)\\\sin(m\theta_0)\\\vdots\\\sin(m\theta_{d/2-1})\\\sin(m\theta_{d/2-1}) \end{bmatrix} \] 其中 \(\odot\) 表示逐元素乘积。

可以看见，RoPE 其实和 sinusoidal 位置编码有很多相似之处，只不过 sinusoidal 是加式编码，而 RoPE 是乘式编码。乘式编码结合 attention 中的内积运算，使得 RoPE 自然而然地展现出了相对性，比 sinusoidal 位置编码更加显式和优雅。

参考实现（复数）

由于二维平面上的旋转可以视为复平面上的乘法，所以我们可以用复数来实现 RoPE. 具体而言，首先把 \(\mathbf x\in\mathbb R^d\) 沿维度两两成组，转换为复数向量： \[ \mathbf x=\begin{bmatrix}x_0\\x_1\\\vdots\\x_{d-1}\end{bmatrix}\in\mathbb R^d \;\longrightarrow\; \hat{\mathbf x}=\begin{bmatrix}x_0+ix_1\\x_2+ix_3\\\vdots\\x_{d-2}+ix_{d-1}\end{bmatrix}\in\mathbb C^{d/2} \] 那么 RoPE 操作可以改写为： \[ \text{RoPE}(\hat{\mathbf x},m)=\begin{bmatrix}x_0+ix_1\\x_2+ix_3\\\vdots\\x_{d-2}+ix_{d-1}\end{bmatrix}\odot\begin{bmatrix} e^{im\theta_0}\\e^{im\theta_1}\\\vdots\\e^{im\theta_{d/2-1}} \end{bmatrix}\in\mathbb C^{d/2} \] 其中 \(\odot\) 表示逐元素的复数乘法。计算完毕后再把复数的实部和虚部拆开 reshape 回 \(\mathbb R^d\) 即可。PyTorch 参考代码如下：

def rotary_embedding(idx: Tensor, dim: int, base: float = 10000) -> Tensor:
    """idx (*) -> freqs_cis (*, dim/2) [complex tensor]"""
    assert dim % 2 == 0
    half_dim = dim // 2
    freqs = torch.arange(half_dim, dtype=torch.float32) / half_dim
    freqs = torch.exp(-math.log(base) * freqs).to(device=idx.device)
    freqs_cis = idx.float()[..., None] * freqs
    freqs_cis = torch.polar(torch.ones_like(freqs_cis), freqs_cis)
    return freqs_cis

def apply_rotary_embedding(x: Tensor, freqs_cis: Tensor) -> Tensor:
    """x (B, L, D), freqs_cis (L, D/2) -> (B, L, D)"""
    x_ = torch.view_as_complex(x.float().reshape(*x.shape[:-1], -1, 2))
    x_out = torch.view_as_real(x_ * freqs_cis).reshape(*x.shape)
    return x_out.type_as(x)

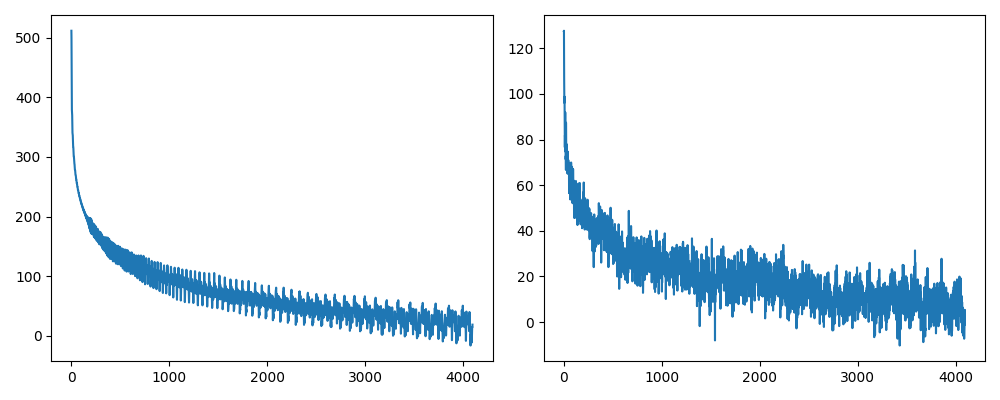

我们可以快速验证一下 RoPE 的远程衰减性。下面的代码片段针对全 1 以及 \([0,1]\) 之间的随机 query 和 key 向量分别施加 RoPE，并可视化其点乘结果关于相对距离的关系：

freqs_cis_q = rotary_embedding(idx=torch.zeros((1, )), dim=512)
freqs_cis_k = rotary_embedding(idx=torch.arange(4096), dim=512)

q_ones = torch.ones((1, 1, 512))
k_ones = torch.ones((1, 4096, 512))
q_ones_rope = apply_rotary_embedding(q_ones, freqs_cis_q)
k_ones_rope = apply_rotary_embedding(k_ones, freqs_cis_k)
sim_ones = torch.sum(q_ones_rope * k_ones_rope, dim=-1).squeeze()

q_rand = torch.rand((1, 1, 512))
k_rand = torch.rand((1, 4096, 512))
q_rand_rope = apply_rotary_embedding(q_rand, freqs_cis_q)
k_rand_rope = apply_rotary_embedding(k_rand, freqs_cis_k)
sim_rand = torch.sum(q_rand_rope * k_rand_rope, dim=-1).squeeze()

fig, ax = plt.subplots(1, 2, figsize=(10, 4))
ax[0].plot(range(4096), sim_ones)
ax[1].plot(range(4096), sim_rand)
plt.tight_layout()
plt.show()

可以看到 RoPE 具有远程略带震荡的衰减性。
